ボルトナット

マシンや家具のメンテナンスで結構困るのが、ボルトナットの交換です。

ボルトやナットの径（直径）とピッチ（ねじ山の間隔）を正確に判別することは、適切な部品選定や組み立てにおいて非常に重要です。以下に、これらの測定方法を詳しく説明します。

必要な工具

1. ノギス：外径や内径、長さを高精度に測定するための工具です。
2. ピッチゲージ：ねじ山の間隔（ピッチ）を測定するための専用工具です。

測定手順

1. 径（直径）の測定：
   • おねじ（ボルト）の場合：
     • ノギスの外側用ジョウを使用し、ねじ部の最も外側（ねじ山の頂点）を挟んで測定します。
     • 測定値が例えば約8mmであれば、そのボルトはM8規格と判断できます。
   • めねじ（ナット）の場合：
     • ノギスの内側用ジョウを使用し、ナットの内径を測定します。
     • ただし、内径の測定は外径に比べて精度が低くなる傾向があるため、注意が必要です。
2. ピッチの測定：
   • ピッチゲージを使用して、ねじ山の間隔を測定します。
   • ゲージの各ブレードには異なるピッチが刻印されており、これをねじ山に当てて一致するものを探します。
   • 例えば、M8のボルトの場合、標準的なピッチは1.25mmですが、細目ねじでは1.0mmの場合もあります。

これらの測定を組み合わせることで、ボルトやナットの正確なサイズとピッチを判別できます。特に、同じ直径でもピッチが異なるねじが存在するため、両方の測定が重要です。

さらに、視覚的な理解を深めるために、以下の動画も参考になります。

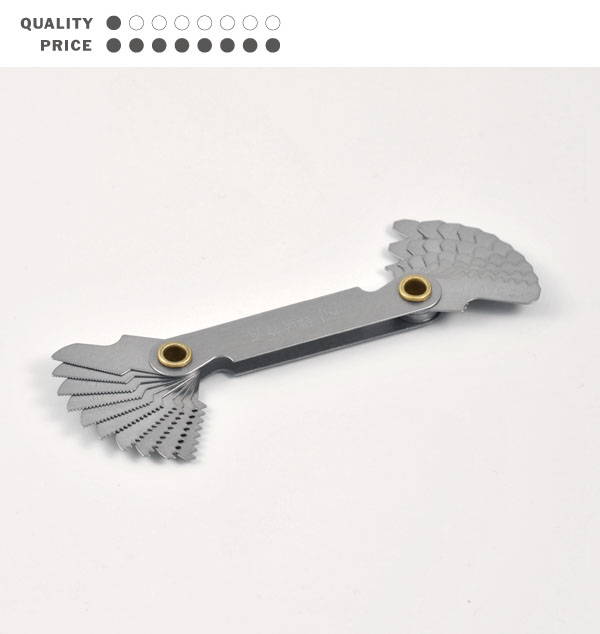

PROTI ツール ボルトピッチゲージ 廉価版
